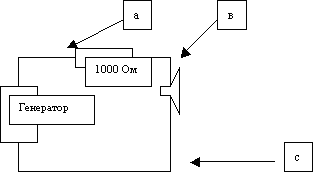

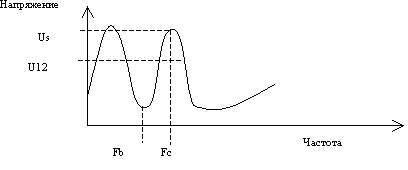

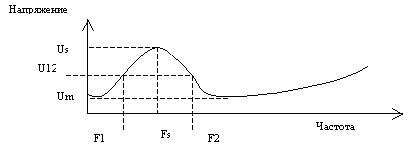

Измерение параметров динамиков в домашних условиях и один способ настройки фазоинверторов(В помощь начинающим басовикам ) Глава А – ИзмеренияСразу оговорюсь, что удобнейший способ измерения параметров НЧ динамиков изложен в методе JBL SpeakerShop . Владельцам программы предлагаю воспользоваться этим методом (сам я его не проверял, но думаю, там глюков нет). Для тех же, у кого этой программы нет или не хватает измерительного оборудования, я опишу способ подчерпнутый мной из журналов “РАДИО” прошлых лет. Я этот способ использовал и при определенной степени аккуратности и усидчивости с его помощью можно получить довольно точные (уж точнее, чем в справочнике или в инструкции пользователя) параметры. Итак начнем: 1) Соберем схему. Где на схеме испытуемый динамик, я думаю, ясно. Остальные элементы схемы требуют развернутого пояснения. Генератор – либо генератор звуковой частоты способный выдавать напряжение 10-20 В, либо сочетание генератор-усилитель, удовлетворяющее тому же требованию. 1000 Ом – резистор 1000 Ом, стабилизирующий ток через динамик. Номинал резистора можно брать меньше, но это будет снижать точность вычисления Qts . (Правда при использовании резистора всего 200 Ом погрешность измерения вряд ли превысит 10%, но, как говориться, береженного … ). а, в, с – точки для подсоединения вольтметра. Сам вольтметр на рисунке не указан, но он должен быть: - во-первых, переменного тока; - во-вторых, уметь измерять напряжения порядка 100 мВ. При отсутствии у вольтметра такого предела измерений, его можно подключить через усилитель. А так как современные усилители обычно “стерео” и более, особых проблем с этим нет. Схема собрана. 2) Размещаем динамик вдали от стен, потолка и пола (часто рекомендуют подвешивать). 3) Подключаем вольтметр к точкам а и с, и устанавливаем напряжение равным 10-20 В на частоте 500-1000 Гц. 4) Подключаем вольтметр к точкам в и с, и изменяя частоту генератора находим частоту, на которой показания вольтметра максимальны, см. рисунок ниже по тексту. Это и есть Fs . Записываем Fs и Us -показания вольтметра. 5) Изменяя частоту вверх относительно Fs , находим частоты, на которых показания вольтметра постоянны и значительно меньше Us (при дальнейшем повышении частоты напряжение опять начнет увеличиваться, пропорционально увеличению импеданса динамика). Запишем это значение, Um . График импеданса динамика в свободном пространстве и в закрытом ящике выглядит приблизительно так. 6) Находим по графику (если мы его строили) или измеряем частоты среза F 1 и F 2 по уровню U12=(Us*Um)^0.5; 7) Вычисляем акустическую добротность Q a =(Us/Um)^0.5*Fs/(F2-F1), и 8) Электрическую добротность Qe = Qa * Um /( Us - Um ); 9) И, на конец, полную добротность Qts = Qa * Qe /( Qa + Qe ). Чтобы узнать Vas нам потребуется ящик (хороший герметичный ящик, ни в коем случае не картонный, а с толстыми стенками) с круглой дыркой совпадающей по размеру с диаметром диффузора динамика. Объем ящика, V , лучше выбрать ближе к тому, в котором мы потом собираемся этот динамик слушать. 10) Устанавливаем динамик в ящик и герметизируем все щели; 11) Проводим все измерения и вычисления по пунктам 1)-6) и получаем значения Fs '(на самом деле это Fc ) и Qts ' ( Qtc ); 12) Вычисляем Vas =(( Fs '/ Fs )^2-1)* V ; 13) Вычисляем Qtc = Qts *(1+ Vas / V )^0.5, если измеренная Qts '= Qtc , ну или почти равна, значит - все сделано правильно, и можно переходить к проектированию акустической системы. Глава B – Настройка ФИ Предлагаемая методика настройки тоже списана из Литературы, но достаточно проста, что бы стать достоянием любопытных масс. Единственная оговорка (ее я сам придумал) в том, что эта методика позволяет легко настраивать ФИ, изготовленные на базе динамиков с добротностью Qts=0.3…0.5 . Для прочих ФИ придется дополнительно применять природную смекалку. Итак. В основе методики лежит зависимость, существующая между параметрами ФИ и ЗЯ (закрытого ящика). Если в ФИ с гладкой АЧХ (по spl ) закрыть отверстие туннеля, то полная добротность системы, Qtc , окажется равной 0.6, а резонансная частота, Fc , будет связана с частотой настройки ФИ зависимостью: Fb =0.61…0.65* Fc . Если допустить погрешность определения частоты настройки ФИ в 5%, то отношение Fb / Fc для реальных конструкций можно принять равным 0.63. Настройка: 14) Закрываем герметично отверстие туннеля, и собираем схему для измерения Fc (см. главу А). 15) Подбираем количество звукопоглащающего материала и добиваемся минимального значения Fc ; 16) Закрепляем материал внутри ящика и измеряем Fc ; 17) Вычисляем Fb =0.63* Fc ; 18) Вычисляем длину туннеля: Lv =31*10^3* S /( Fb ^2* V )-1,7*( S /ПИ)^0.5, где S – площадь отверстия порта ФИ в кв.см., V – объем ящика в литрах; 19) Делаем туннель, вставляем его внутрь ящика (именно внутрь, если в готовой конструкции он предполагается внутри) и измеряем Fb '. Должно получится, что-то вроде: 20) Полученное значение Fb ' подставляем в формулу 18) и вычисляем уточненное значение V '; 21) Подставляем V ' в ф-лу 18) и вычисляем Lv ' для расчетного значения Fb (кто забыл, это произошло в п.17); 22) Укорачиваем (удлинить его невозможно, поэтому меры лучше принять заранее) туннель и снова измеряем; 23) По методике определения Qtc (глава А) определяем добротность системы и, если она меньше 1, успокаиваемся. Если она больше, то вероятно, что-то где-то было сделано не так, но переделывать уже поздно. Послушаем, если действительно бубнит (что совсем необязательно), будем принимать меры. Возможные меры: 24) Задемпфировать частично-акустически-прозрачным материалом туннель ФИ. Другими словами – закрыть туннель синтепоном, ватой, карпетом и т.д; 25) Задемпфировать сам динамик, наклеив на окна диффузородержателя перечисленные выше материалы (только не все сразу). Эти меры снизят общую добротность системы, Qtc.
|
|||||
